Olá,
As vezes necessitamos de uma forma de isolar um circuito com determinada tensão para outro onde é preciso um isolamento elétrico (no meu caso parte do circuito estaria conectado a 220V e outra em 5V), como fazer essas duas partes do circuito se comunicarem? dentre as possibilidades tem se interface optica, interface wifi e interface a transformador (tipo o tcp), portanto cada caso deve ser verificado as questões de custos e desempenho, além dos protocolos de comunicação.
Aqui vou focar em como fazer uma interface óptica usando o EL817,mas poderia ser o 4N25 ou qualquer outro dentre as possibilidades vou citar duas possibilidades e suas características veja a figura a seguir:
No modo 1, a vantagem é que o
sinal de saída só é acionado no momento da comunicação o que reduz o consumo de
corrente, observe que na saída podemos ou não colocar um resistor de pull up
(RX disp.2). Já no modo 2, apesar do led e do transistor ficar a maior parte do
tempo ligado tem se menos componentes, claro que se pode pensar outras
possibilidades.
Mas o fato mais importante que
temos que pensar são os níveis de identificação de nível alto e baixo e do
formato dos pulsos (que podem ser distorcidos), quando mal dimensionado os
resistores e o modelo do optoacoplador, veja a figura a seguir um exemplo de
distorção que pode até reduzir a largura do pulso dependendo do valor dos
componentes do circuito. veja um exemplo:

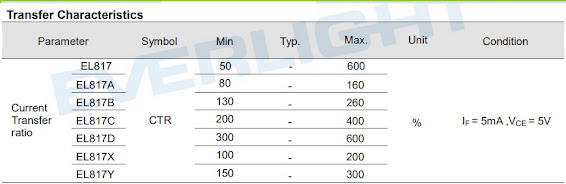

Para se ter sinais mais fieis a
entrada possível nos acopladores ópticos, deve se recorrer a um parâmento chamado
CTR (Current Transfer ratio), que esta associado ao ganho e
sensibilidade do componentes internos (fotoresistor,fotodiodo ou fototransistor),
com isso tem se uma resposta mais fiel do sinal quanto maior o valor do CTR,
como exemplo veja o datasheet do EL817:
Espero ter acrescentado um pouco
mais de sabedoria a todos que acompanham ou utilizam as informações deste blog.
Obrigado pela visita!
